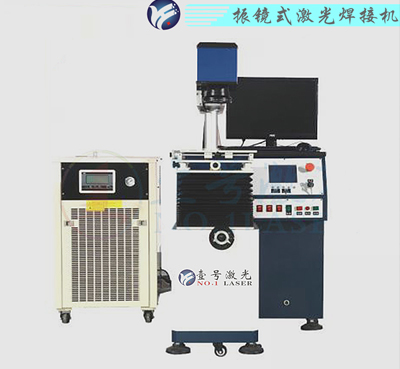

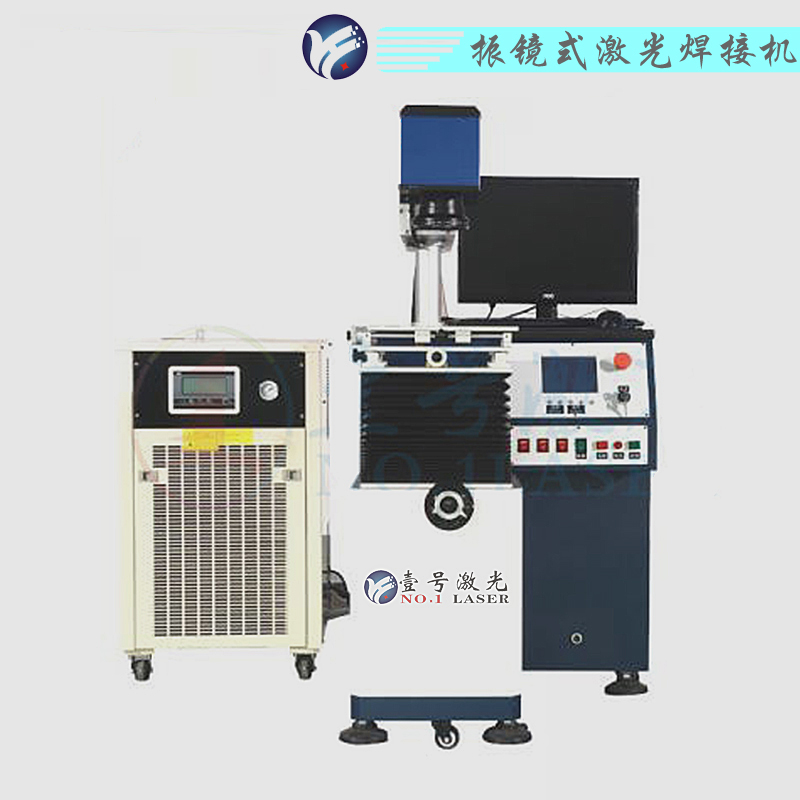

振镜式激光焊接机
- 振镜扫描激光焊接机采用振镜扫描方式，焊接速度快、精度高、光束模式好，特别适用各种零部件的激光精密点焊。
- 咨询热线：0769-82855767
-
振镜扫描激光焊接机采用振镜扫描方式，焊接速度快、精度高、光束模式好，特别适用各种零部件的激光精密点焊。
1、在单点焊接时由于极大的减少了空程定位时间，生产效率比普通激光点焊工效提高4—10倍。振镜扫描激光焊接机是由YAG固体激光器、激光电源、光学扫描系统、三维可调节工作台、工控机系统、制冷系统、激光指示系统，操作机柜等组成。
|
技术参数 |
设备型号 |
|
|
|
NO1-SW200 |
NO1-SW400S |
NO1-SW400D |
|
|
最激光功率 |
200W |
400W |
|
|
激光波长 |
1064nm |
|
|
|
激光脉冲频率 |
0.1-200Hz |
0.1-300Hz |
|
|
最小光斑直径 |
0.15mm |
|
|
|
焊接深度 |
0.8-2.0mm |
|
|
|
定位精度 |
±0.01mm |
|
|
|
瞄准定位 |
红光指示(可选CCD监视) |
|
|
|
最小熔池 |
0.1 |
|
|
|
焊接范围 |
100×100mm/150×150mm |
|
|
|
整机耗电功率 |
10kw |
12w |
|
|
电力需求 |
22V/50Hz/30A |
380V/50Hz/60A |
|
|
外形尺寸 |
1500×650×1200mm |
|
|
|
冷水机制冷功率 |
2P |
3P |
|
